Пульт управления "Радиус КС-6" (снят с производства)

Пульт управления "Радиус КС-6" (снят с производства)



1. Назначение

На пульте расположены:

  • двенадцать клавиш клавиатуры. Клавиши «1», «2», «3», «4», «5», «6», «7», «8», «9» и «0» предназначены для набора пароля и выбора номеров контролируемых ШС. Клавиша «#" (Ввод) предназначена для ввода пароля, а клавиша «*" (Отмена) — для сброса введенных цифр (до нажатия клавиши «Ввод»). Клавиши «®», «», «¬», «¯" на пульте не используются.
  • девять двухцветных светодиодов. Светодиоды «1», «2», «3», «4», «5», «6» (шлейфовые светодиоды) находятся в поле «Шлейфы», они отображают текущее состояние одноименных ШС. Светодиоды «Сеть» и «АКБ» индицируют наличие (или отсутствие) напряжения питания соответственно от сети и аккумуляторной батареи. Светодиод «Ключ» отображает режимы работы прибора.

2. Параметры электропитания

Пульт получает питание от прибора ППКОП, обеспечивающего на выходе «12В» напряжение 10,8…13,8 В и ток до 0,6 А.

Потребляемый ток одним пультом — не более 40 мА.

При отсутствии связи между прибором ППКОП и пультом более чем на 3 сек (причиной может быть, например, обрыв соединительного кабеля) все светодиоды пульта начинают мигать красным цветом и выдается звуковой сигнал от встроенного звукового излучателя. После восстановления связи пульт переходит в обычный режим работы.

3. Подключение пульта

Пульт подключается к прибору ППКОП по 4-проводной линии с витыми парами: по одной паре проводов обеспечивается связь в стандарте RS-485 (клеммы «А» и «В»), по другой паре обеспечивается питание пульта (клеммы «12 В» и «^«).

Максимальное количество пультов, которое может быть подключено к одному прибору ППКОП, составляет 8.

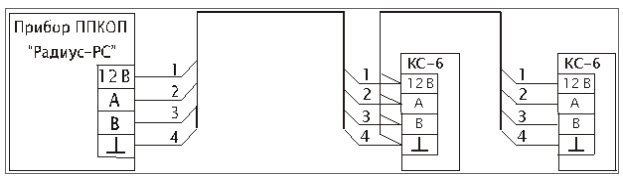

Вариант схемы подключения двух пультов:




Рекомендуемый тип кабеля — КСПЭВГ 2×2×0,35 мм² или КММ 4×0,35 мм².

Максимальная длина кабеля определяется количеством подключенных пультов:

для одного пульта — 300 м,
для 8 пультов — 100 м.

Интерфейс RS-485 предполагает использование соединения между устройствами типа «шина», то есть все устройства соединяются «в цепочку» одной парой проводов (линии A и B), согласованной с двух сторон согласующими резисторами. Для согласования используются два резистора сопротивлением 120 Ом, один из которых установлен в приборе «Радиус-6», а другой устанавливается пользователем в наиболее удаленном пульте в линии. В других пультах согласующее сопротивление должно быть отключено.

В пульте «Радиус КС-6» согласующее сопротивление расположено на плате и включается в линию установкой перемычки J1.

При подключении нескольких пультов в линию рекомендуется использовать разветвительные коробки «КРАБ». Длина кабеля от коробки «КРАБ» до пульта не должна превышать 3 м.

4. Присвоение адреса

Каждому пульту «Радиус КС-6» присваивается свой уникальный адрес из диапазона 0…7. Предприятие-изготовитель присваивает пультам по умолчанию адрес 0. Если предполагается использовать только один пульт, то присваивать ему адрес не надо. После подключения к прибору ППКОП он сразу начинает работать.

При использовании двух или более пультов следует присвоить каждому из них адрес.

Порядок присвоения адреса следующий:

  • удерживать нажатыми клавиши «1», «2», «3» на пульте при включении питания прибора ППКОП. Данный пульт должен перейти в режим присвоения адреса — прозвучит длинный звуковой сигнал, светодиоды «Сеть», «АКБ» на пульте начнут переключаться с зеленого цвета на красный, а светодиод «Ключ» — мигать зеленым цветом, приглашая ввести новый адрес пульта. Нажав клавишу «*" (Отмена), можно выйти из режима присвоения адреса;
  • ввести двухзначный адрес, т. е., если адрес 7, то нужно ввести 07. Количество введенных цифр отображается на светодиодах зон (горит зеленым цветом светодиод «зона 1» — введена одна цифра адреса, горят зеленым цветом светодиоды «зона 1» и «зона 2» — введены обе цифры адреса);
  • нажать клавишу «#" (Ввод) для сохранения введенного адреса или клавишу «*" (Отмена) — для сброса введенного адреса.

Скачать Руководство по эксплуатации
