Предназначен для централизованной и автономной охраны стационарных объектов от несанкционированных проникновений и пожаров путем контроля состояния охранных и пожарных шлейфов сигнализации, с включенными в них извещателями, передачи извещений по каналам связи на пульт централизованного наблюдения (ПЦН) и (или) собственнику, и включения звуковых и световых оповещателей, сигнализаторов, указателей.

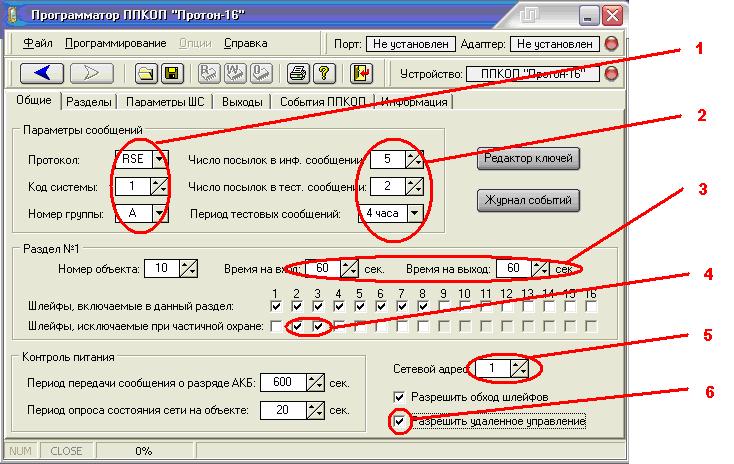

Программирование параметров вкладка «Общие»

Вкладка

1. Общие параметры сообщений:

Протокол (параметр Protocol: LARS=RSE),
Код системы (параметр System по умолчанию в шестнадцатеричной системе счисления),
Номер группы (параметр Group при работе с ретрансляторами).

2. Параметры посылок:

Число посылок в инф. сообщениях (параметр Alarm repetition) приоритет имеет джампер J1,
Число посылок в тестовом сообщении (параметр Test repetition),
Период тестовых сообщений (параметр Test interval) приоритет имеет джампер J2.

3. Раздел №1-В данном пункте заносится информация о параметрах объекта:

Номер объекта в разделе№1 (параметр Station addr),
Время на выход и на вход указывается в секундах в диапазоне от 1сек до 240сек.
Шлейфы, включаемые в данный раздел - указанные шлейфы будут работать в данном разделе.

4. Шлейфы, исключаемые при частичной охране – в случае, когда необходимо поставить объект под охрану без участия каких либо шлейфов (например, поставить под охрану шлейфы периметр, а объемные датчики игнорировать) выставляются галочками те шлейфы, которые будут игнорироваться при дневной охране.

5. Сетевой адрес выставляется на тех приборах, которые работают в системе концентратора.

Примечание: В протоколе Lars сам Протон-8/16 может выступать концентратором и соединять к себе 15 таких же Протонов-8/16 запрограммированные под кодировку Lars.

6. Разрешить удаленное управление - данная галочка позволяет управлять прибором Протон-8/16 посредством SMS и сотового модема DяTel 2

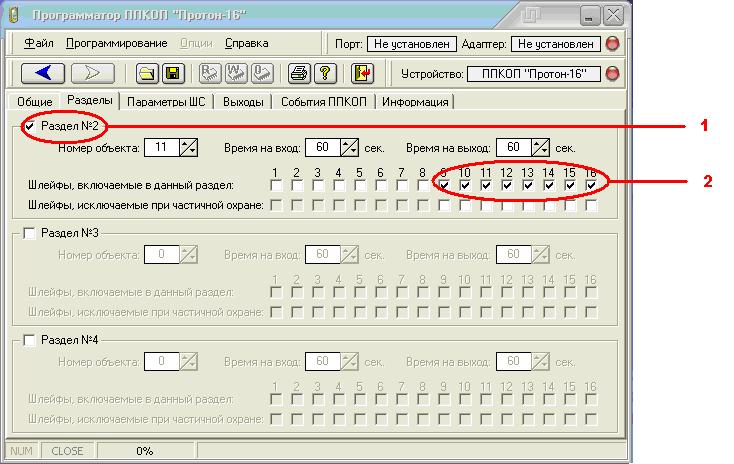

Программирование параметров вкладка «Разделы»

Вкладка

Данная вкладка позволяет включить дополнительные разделы (объекты), до 4-х разделов

1. Выставляются галочки в те разделы, которые будут работать в системе

2. Индивидуальные параметры объекта выставляются по аналогии с программирование 1-го Раздела.

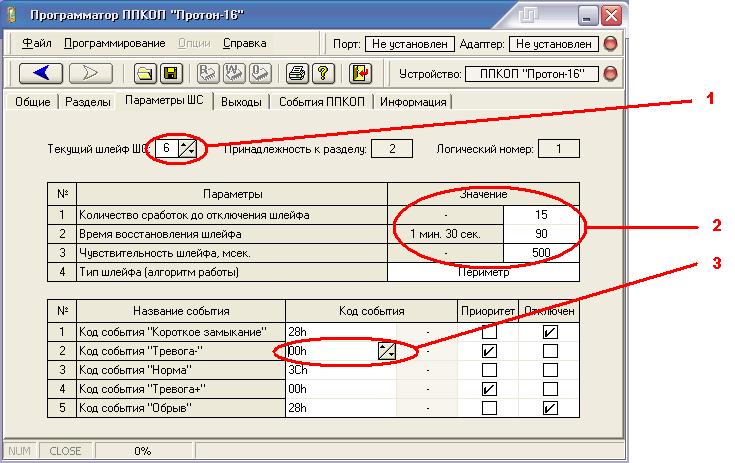

Программирование параметров вкладка «Параметры ШС»

Вкладка

Параметры Шлейфов Сигнализации

1. Текущий шлейф ШС - номер соответствующий номеру клеммы ШС на приборе,

2. Параметры работы шлейфа - для глубокого программирования функций шлейфа сигнализации.

Примечание: для нормальной работы достаточно пользоваться установками по умолчанию.

3. Код события «Тревога-» - выставляется то событие которое соответствует сработке датчика по сопротивлению ниже «Нормы» но выше «Короткого замыкания», аналогично выставляется событие о других событиях.

Так же в правой колонке каждому коду события можно выставить статус сообщения, поставить галочку «Приоритет» - приоритетное сообщение, убрать галочку – информационное сообщение либо вовсе отключить сообщение, поставив галочку «Отключен».

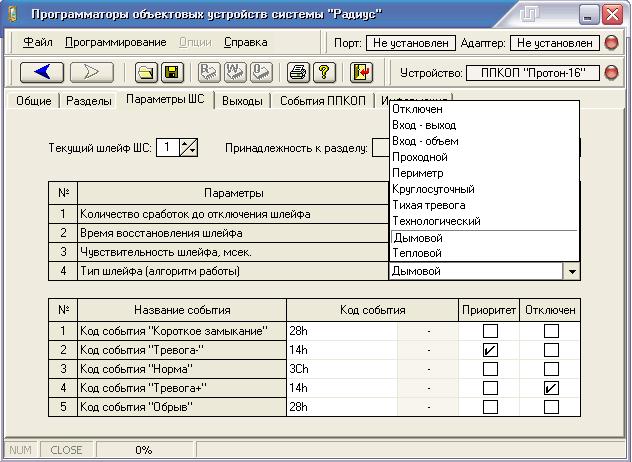

Вкладка ШС

Тип Шлейфа (алгоритм работы) – выставляется тот тип шлейфа, которому соответствует режим работы датчиков подсоединяемых к данному шлейфу.

Более подробно о типах шлейфов можно ознакомится в таблице 1.

Таблица 1.

Тип ШС	Описание функции ШС
«Отключен»	Исключает текущий шлейф из охраны
«Вход-Выход»	Контроль шлейфа в режиме «Охрана». При нарушении шлейфа начинается отсчет задержки на вход. Тревога включается, если не было снятия в течение этой задержки. При взятии под охрану начинается отсчет задержки на выход. Прибор не встанет на охрану, если шлейф нарушен к окончанию задержки на выход. Примечание – Тип 1 может быть присвоен только шлейфу ШС1 и выбирается он перемычкой XP6:1: если перемычка не установлена, то тип 1; если установлена, то тип 2.
«Вход-объем»	Контроль шлейфа в режиме «Охрана». Если первым была нарушен шлейф типа 4, а следом нарушен шлейф типа 1 (за время не более Tв), то прибор не дает режим тревоги; иначе объект переходит в режим "Тревога". Примечание - время Tв можно изменять программатором.
«Периметр»	Контроль шлейфа в режиме «Охрана». Нарушение шлейфа ведет к немедленному включению режима «Тревога».
«Проходной»	Контроль шлейфа в режиме «Охрана». Если первым был нарушен шлейф типа 1, то нарушение шлейфа типа 3 не вызывает режим тревоги в течение задержки на вход; иначе объект переходит в состояние "Тревога".
«Круглосуточный»	Круглосуточный контроль шлейфа, т.е. независимо от того, находится ли прибор в режиме «Охрана» или нет. Взятие прибора под охрану невозможно пока шлейф не будет восстановлен.
«Тихая тревога»	Круглосуточный контроль шлейфа, т.е. независимо от того, находится ли прибор в режиме «Охрана» или нет. При нарушении шлейфа передается сообщение о тревоге по каналу связи, без включения светового и звукового оповещателей и сигнализаторов на объекте. Взятие прибора под охрану невозможно пока шлейф не будет восстановлен.
«Отметка наряда»	Круглосуточный информационный шлейф.
«Дымовой»	Круглосуточный контроль шлейфа с дымовыми (нормально-разомкнутыми) извещателями
«Тепловой»	Круглосуточный контроль шлейфа с тепловыми (нормально-замкнутыми) извещателями

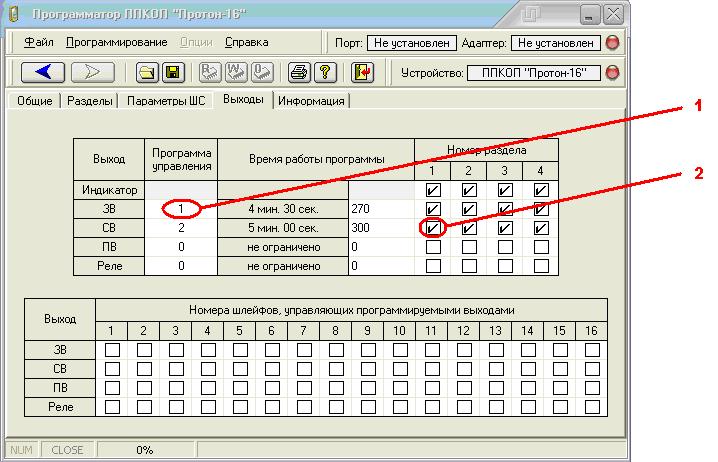

Программирование параметров вкладка «Выходы»

Вкладка

В данной вкладке программируются выходы с общим коллектором: ЗВ, СВ, ПВ; выход реле «Реле»; а так же выход внешнего индикатора «Инд».

1. Выходы программируются в соответствии с программой управления типы которых представлены в таблице 2.

2. Галочками выставляются те Разделы, к которым будет относиться данный выход

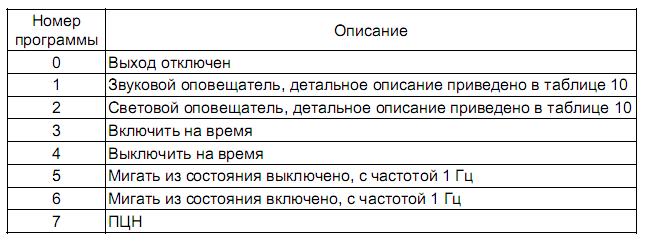

Таблица 2.

Таблица 2

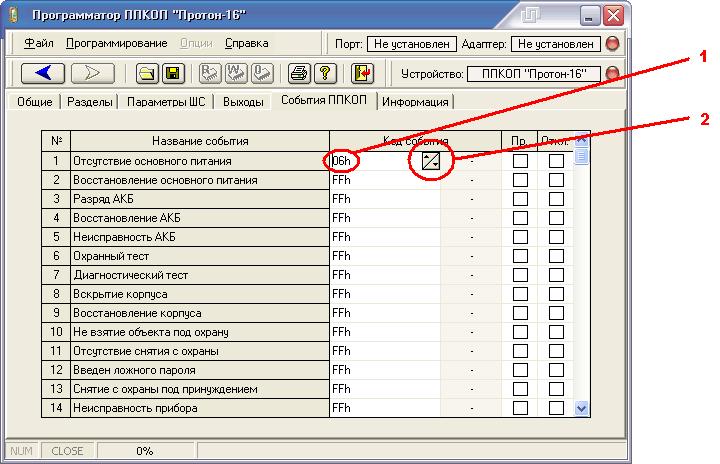

Программирование параметров вкладка «События ППКОП»

Вкладка

В данной вкладке настраиваются коды общих событий можно вписать вручную (1) либо изменить стрелочками (2), также в данной вкладке можно выставить статус каждому сообщению в правом столбике.

В радиосистемах LARS и Visonic так же могут работать следующие приборы нашего производства:

Передатчик сообщений серии «Микро-А» - Передатчик обеспечивает контроль 6-ти шлейфов сигнализации (ШС). Шлейфы ШС подключаются к входам «1» … «6» передатчика. Каждый шлейф может иметь два или три состояния (выбирается программатором). Переход шлейфа из одного состояния в другое сопровождается выдачей в эфир соответствующего сообщения. Может обеспечивать прием извещений от ПКП с релейными выходами, в качестве которых могут быть системы: «Гранит» («Гранит-2», «Гранит-4»), «Радиус» и «Протон».

Передатчик сообщений серии «Микро-Б» - передатчик обеспечивает прием извещений от интегрированной системы охраны «Орион» фирмы «Болид». Число подключаемых приборов к одному передатчику – не более 15.

Возможные типы приборов: ППКОП «Сигнал-20», ППКОП «С2000-4», ППКОП «Сигнал-20П», контроллер «С2000-КДЛ». При наличии в системе пульта «С2000» и/или клавиатуры «С2000-КС» передатчик работает в режиме «Ведомый», а при отсутствии пульта «С2000» и/или клавиатуры «С2000-КС» - в режиме «Ведущий».
Подключение приборов производится по интерфейсу RS-485 к входам «1» и «2» передатчика. К входным линиям «3» … «6» передатчика. Осуществляет контроль 2-х шлейфов сигнализации.

Передатчик сообщений серии «Микро-СТ» - Передатчик обеспечивает сбор данных и передачу их на пульт централизованного наблюдения с внутри-объектовой радиосистемы охранно-пожарной сигнализации «Стрелец». Поддерживает работу с системой «Стрелец» с количеством радио-расширителей РРОП до 4. Подключается к РРОП по интерфейсу RS-232 и постоянно контролирует наличие связи с ними. Осуществляет контроль 2-х шлейфов сигнализации.

P.S. По данной методике так же прошиваются приборы под систему Visonic (протоколы Milcol-D=RMD, Visonic-32=RMD+).
