Антенна СР-168

Код: 1896

Антенна СР-168





Назначение

Объектовая антенна предназначена для использования в составе РСПИ «Радиус» и «Протон» в диапазоне VHF (144–176
МГц). Рекомендуется для передачи сообщений от ретранслятора и ППКОП.
Модельный ряд СР-168-150 (146–154 МГц), СР-168-155(151–159 МГц), СР-168-160 (156–164 МГц), СР-168-165(161–169 МГц), СР-168-170 (166–174 МГц).

Особенности

Антенна предназначена для использования как внутри, так и снаружи помещений и передачи сообщений.
Место установки антенны выбирается индивидуально.



Технические характеристики

Тип антенны λ/ 2 вибратор
Диапазон рабочих частот, МГц 146...174
Ширина полосы частот, МГц по уровню КСВ=1,5, не менее 8
Входное сопротивление, Ом 50
Максимальная мощность, Вт 20
Поляризация при вертикальном расположении антенны вертикальная
Диаграмма направленности круговая
Коэффициент усиления, dBi 2,1
Диапазон температур эксплуатации антенны, °С -35 ...+50









Технические характеристики

Тип антенны  λ/2 вибратор
Диапазон рабочих частот, МГц СР-168-150 146…154
СР-168-155 151…159
СР-168-160 156…164
СР-168-165 161…169
СР-168-174 166…174
Ширина полосы частот, МГц, по уровню КСВ=1,5, не менее 8
Входное сопротивление, Ом 50
Максимальная мощность, Вт 20
Диаграмма направленности круговая
Поляризация при вертикальном положении антенны вертикальная
Коэффициент направленного действия в свободном пространстве, dBi 2,1
Диапазон температур эксплуатации антенны от -35 до +50°С
Относительная влажность при температуре окружающего воздуха 25°С 98%



Комплект поставки

Наименование Кол-во
Антенна СР-168 (одно из исполнений) 1
Антенна СР-168. Этикетка 1
Комплект монтажных частей
Узел крепежный 2
Дюбель-гвоздь 6×60 с потайной головкой 2



Рекомендации по установке

  1. Антенна устанавливается подготовленным персоналом с соблюдением всех правил техники безопасности.

    Антенна не должна располагаться рядом с токонесущими проводами, кабелями (вычислительных сетей, видео), особенно проложенными в вертикальной плоскости. Рядом не должны находиться сейфы, металлические решетки, железные ворота и двери.

    Электросеть и провода шлейфов к ППКОП следует подводить горизонтально во избежание сильных наводок, которые могут привести к ложным срабатываниям. Необходимо обратить внимание на то, чтобы близко от антенны не находились датчики или другие приборы. Сильное электромагнитное излучение может нарушить их функционирование и вызвать ложные тревоги.

    Если все сделано правильно, а качество связи все же оставляет желать лучшего, то необходимо поперемещать антенну в пределах зоны, имеющей радиус хотя бы четверть длины волны.

  2. Рекомендуемые типы кабелей для монтажа антенны RG-58 C/U или РК50-3-13, длина кабеля от антенны до приемно-передающей аппаратуры должна быть не более 15 м;
  3. Перед монтажом антенны необходимо:
    • разделать кабель на длине 20 мм под клеммные зажимы антенны и залудить разделанные концы на длине 10 мм,
    • выкрутить в нижней части антенны фиксирующий винт;
    • вытянуть узел антенный из кожуха антенны на расстояние 40…45 мм от торца кожуха (см. Рис. 1);
    • вставить кабель в отверстие держателя узла антенного, а разделанные концы кабеля — центральной жилы и оплетки — подсоединить к клеммным зажимам с соответствующими надписями (допускается подсоединение разделанных концов кабеля к печатной плате методом пайки припоем ПОС-61 к контактным площадкам на стороне, противоположной клеммным зажимам, предварительно пропустив концы кабеля через отверстия диаметром 3 мм в печатной плате);
    • вернуть узел антенный в исходное положение и зафиксировать в кожухе антенны фиксирующим винтом.
  4. Антенна монтируется на вертикальной кирпичной или деревянной стене при помощи крепежных узлов, входящих в комплект поставки. Рабочее положение антенны — вертикальное (см. рис. 1). Рядом с антенной на расстоянии менее 0,5 м не должны находиться металлические предметы и провода с линейными размерами, соизмеримыми с длиной антенны. На кирпичной стене крепление крепежных узлов производить по предварительно выполненной разметке дюбель-гвоздями (диаметр сверла 6 мм). На деревянной стене узлы крепежные крепить шурупами диаметром 5 мм.
  5. В случае монтажа антенны на вертикальной железобетонной стене или металлической поверхности необходимо с помощью дополнительных крепежных элементов, выполненных из диэлектрического материала (например, из деревянных брусов сечением 40×40 мм), обеспечить расстояние между антенной и вышеупомянутыми поверхностями не менее 0,5 м.
  6. После монтажа антенны необходимо путем деформации провода противовеса в месте его выхода из нижней части кожуха антенны обеспечить угол 40º…140º (в свободном состоянии) между фидером и проводом противовеса, после чего рекомендуется измерить КСВ (допустимый уровень КСВ не более 1,8). Для исключения случайного выдергивания антенны из клипс крепежного узла и фидера из антенны, рекомендуется механически зафиксировать фидер на расстоянии не более (0,5…1) м от места его выхода из антенны.

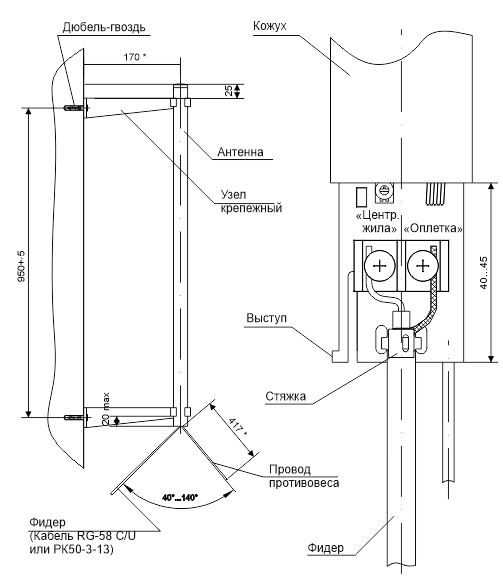

*Размеры для справок.

                                              Рис. 1
